La liaison sur Zelio
Guide d'utilisation Zelio + Magelis par l'exemple (Station de relevage)
6) Programmation de la liaison sur Zelio
Nous allons maintenant revenir à Zelio Soft, pour gérer la liaison...
En fait, il s'agit de créer des mots qui circuleront sur la liaison série entre les 2 équipements.

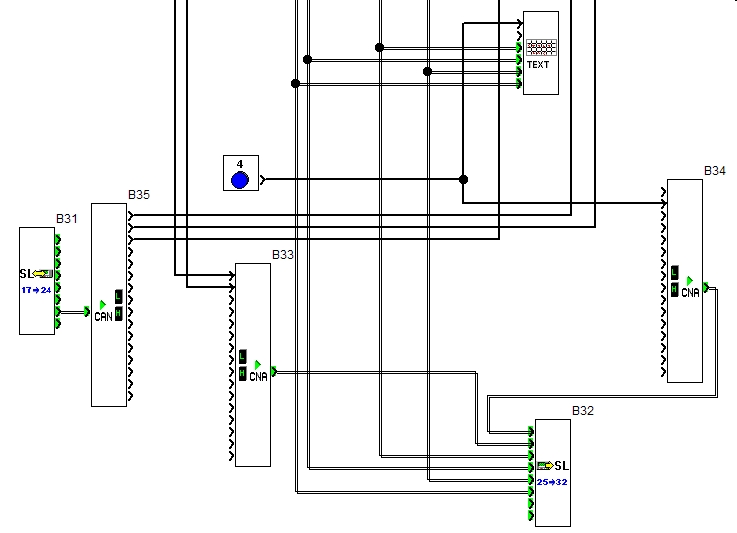

L'avant dernière sortie de la fonction B31 (Entrée liaison série ou SL IN) correspond au mot 23 qui contient le mode de marche et les forçages, la valeur de ce mot devra être converti en binaire avec le convertisseur (fonction B35), les 3 sorties correspondent aux 3 premiers bits.
En appuyant sur la touche 4 du module Zelio, on active le deuxième bit du convertisseur (fonction B34), le mot à sa sortie contient donc "2"... La première entrée de la fonction B32 (Sortie liaison série ou SL OUT) correspond au mot 25 qui contient le numéro de la page à afficher sur le Magelis... facile, non ?
(ici on affiche également des valeurs sur l'écran du Zelio grâce à la fonction TEXT...)
Les autres mots (26 à 30) permettent de signaler quelle est la pompe en fonctionnement (grâce au convertisseur B33, qui aura en sortie 1, 2 ou 3 selon la ou les pompes en fonctionnement) ou d'afficher les valeurs des compteurs.
