Expérience 1

Le Hub : Fonctionnement en mode Ethernet

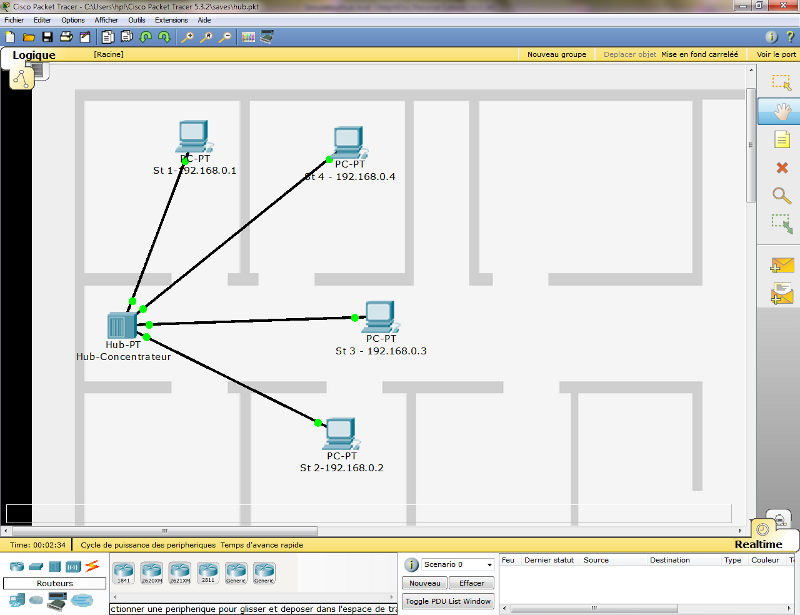

Mise en œuvre : Après avoir lancé l'application "Cisco Packet Tracer", chargez le fichier hub1.pkt correspondant au réseau ci-dessous

Nous allons simuler l'envoi d'une trame Ethernet et analyser le fonctionnement du Hub suite à l'envoi de plusieurs trames

Voici la procédure à suivre avec Cisco Packet Tracer:

Dans le mode Realtime:

Observation en temps réel de la réussite (successful), en cours (in progress) ou (failed) échec du scénario ou de la tâche.

1- Sélectionner l'enveloppe jaune (simple NPU) mode Unicast (d'une station vers une autre station)

2- Clic gauche sur la station source

3- Clic gauche sur la station de destination.

4- La zone en bas à droite récapitule la trame et l'état comme ci-dessous

Pour Visualiser et mieux comprendre comment transite la trame à travers le Hub:

Dans le Mode simulation.

1- sélectionner avec le bouton gauche le Mode simulation.

2- bien préciser le mode ICMP en sélectionnant ICMP dans la liste des événements visibles (filtre adéquat)

3- fermer la liste des événements en re-cliquant sur "Liste des événements"

4- jouer la simulation en cliquant sur Auto capture/jouer

5-Observer ce qui se passe.

Simulation :

Simulez ce réseau en envoyant des trames, en utilisant la loupe pour voir l'évolution des tables ARP

Envoyez une trame de st1 à st2 et répondez aux questions suivantes:

•quelle station reçoit la trame?

•quelle station lit la trame?

Envoyez une trame de st1 à st3 et répondez aux questions suivantes:

•quelle station reçoit la trame?

•quelle station lit la trame?

Envoyez une trame de st1 à st4 et répondez aux questions suivantes:

•quelle station reçoit la trame?

•quelle station lit la trame?

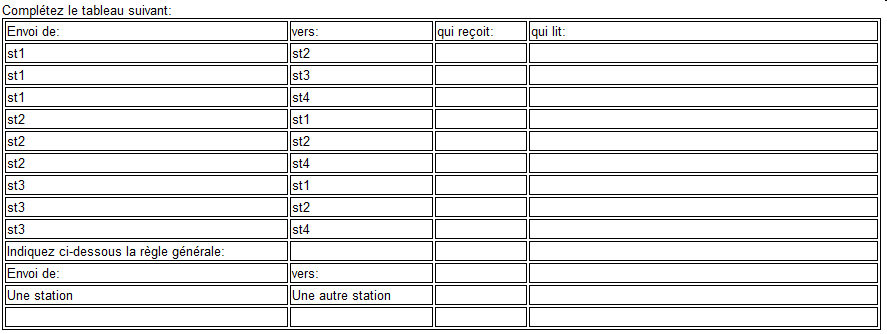

Déduisez la règle de fonctionnement générale du hub et indiquez celle-ci dans le tableau ci-dessus.
