Expérience 1 |
Le switch : Fonctionnement en mode Ethernet

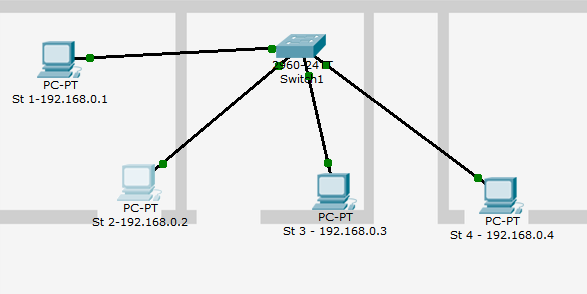

Mise en œuvre : Après avoir lancé l'application "Cisco Packet Tracer", chargez le fichier switch1.pkt correspondant au réseau ci-dessous
Nous allons simuler l'envoi d'une trame Ethernet et analyser le fonctionnement du Switch suite à l'envoi de plusieurs trames
Voici la procédure à suivre avec Cisco Packet Tracer:
Dans le mode Realtime:
Observation en temps réel de la réussite (successful), en cours (in progress) ou (failed) échec du scénario ou de la tâche.
1- Sélectionner l'enveloppe jaune
(simple NPU) mode Unicast (d'une station vers une autre station)
2- Clic gauche sur la station source
3- Clic gauche sur la station de destination.
4- La zone en bas à droite récapitule la trame et l'état comme ci-dessous
Pour Visualiser et mieux comprendre comment transite la trame à travers le Switch:
Dans le Mode simulation.
1- sélectionner avec le bouton gauche le Mode simulation.
2- bien préciser le mode ICMP en sélectionnant ICMP dans la liste des événements visibles (filtre adéquat)
3- fermer la liste des événements en re-cliquant sur "Liste des événements"
4- jouer la simulation en cliquant sur Auto capture/jouer
5-Observer ce qui se passe.
Simulation :
Simulez ce réseau en envoyant des trames
Envoyez une trame de st1 à st2 et répondez aux questions suivantes:
oquelle station reçoit la trame?
oquelle station lit la trame?
Envoyez une trame de st1 à st3 et répondez aux questions suivantes:
oquelle station reçoit la trame?
oquelle station lit la trame?
Envoyez une trame de st1 à st4 et répondez aux questions suivantes:
oquelle station reçoit la trame?
oquelle station lit la trame?
Déduisez la règle de fonctionnement générale d'un réseau de 2 switches et indiquez celle-ci dans le tableau ci-dessus.
en utilisant la loupe
et en cliquant sur le switch cela permet d'éditer la table MAC du switch sélectionnée.
Procédure pour vider cette table MAC:
1- cliquer sur l'outil de sélection a droite de l'écran Cisco tracer :
2- sélectionner le switch en cliquant une fois dessus.
cette fenêtre s'ouvre, cliquer sur NVRAM (Erase).
=> cela permet d'effacer la mémoire vive du Switch et donc la table Mac,
=> confirmer en cliquant sur Yes.
Visualiser à nouveau cette table, que constatez-vous?
Refaites les expériences précédentes:
Envoyez une trame de st1 à st2 et répondez aux questions suivantes:
oquelle station reçoit la trame?
oquelle station lit la trame?
oobservez l'évolution de la table MAC , que constatez vous?
Envoyez une trame de st2 à st1 et répondez aux questions suivantes:
oquelle station reçoit la trame?
oquelle station lit la trame?
oobservez l'évolution de la table mac, que constatez vous?
Envoyez une trame de st3 à st1 et répondez aux questions suivantes:
oquelle station reçoit la trame?
oquelle station lit la trame?
oobservez l'évolution de la table mac , que constatez vous?

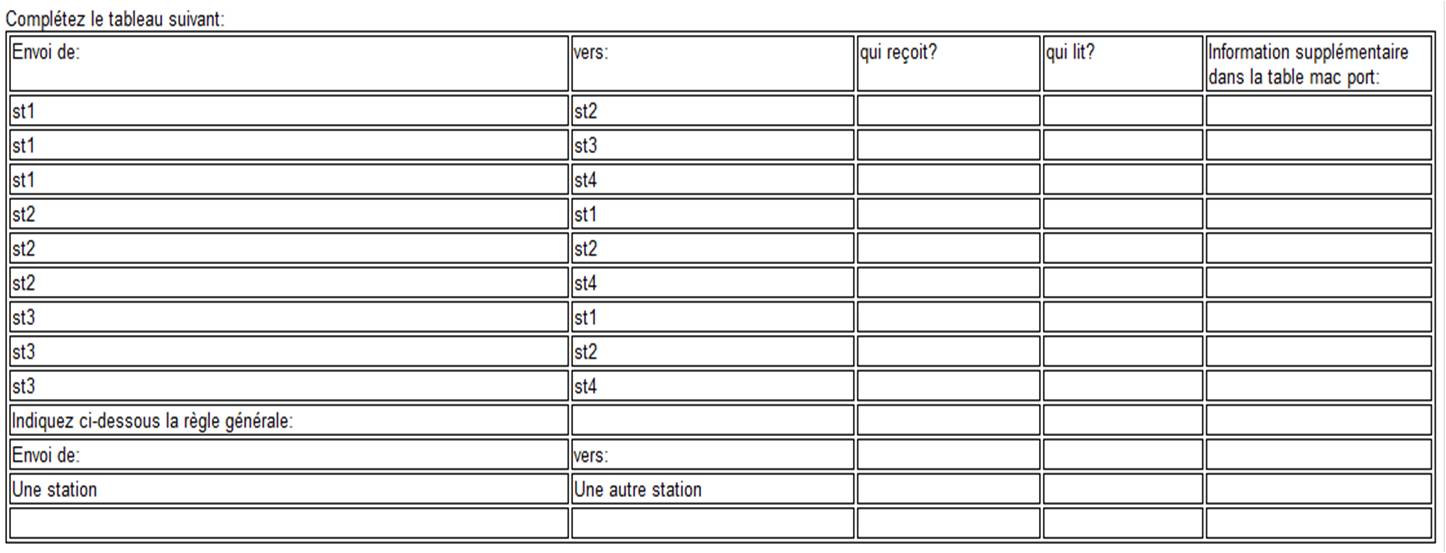

Complétez le tableau suivant:
Déduisez la règle de fonctionnement générale du switch et indiquez celle-ci dans le tableau ci-dessus.
