Définition et principe d'une liaison RS232

Une liaison RS232 est une liaison série asynchrome. RS signifie "Recommanded standard".

Sur une liaison serie les données sont transmise sur un seul fil les unes derrière les autres.

Une liaison est asynchrome quand il n'y à pas d'horloge commune à l'émetteur et au récepteur. Cela implique que l'émetteur et le récepteur ont leur propre horloge, pour être compris ces horloges devront être à la même fréquence.

Disponible sur presque tout les ordinateurs jusqu'au milieu des années 2000, il est appelé le port série. Les ports RS-232 sont désignés par les noms COM1,COM2,etc, ça leur a valu le surnom de port COM. Il est encore utilisé de nos jours mais il est de plus en plus remplacé par le port USB. La communication série est utilisée pour raccorder des éléments pouvant être distant d'une centaine de mètre sans perdre l'information.

Sur un PC, lorsque l'on émettra un 1 on aura -12V et un 0 sera de +12V.

Description

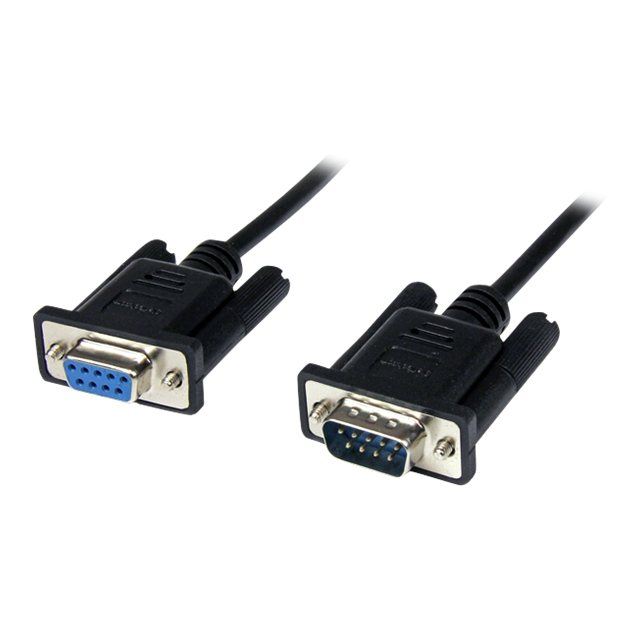

La connectique de cette liaison se présente fréquemment sous la forme du connecteur DE-9 ou DB-25, mais peut aussi être d'un autre type (RJ25). Seule la version DB-25 est vraiment standardisée, la DE-9 (très souvent appelée DB-9 dans le commerce) est une adaptation d'IBM lors de la création du PC AT. La transmission des éléments d'information (ou bit) s'effectue bit par bit, de manière séquentielle. Cette transmission est décrite sur la page communication série.

Il existe des câbles de liaison à 3 fils, avec 3 fils il est possible de réaliser une liaison série, alors tous les signaux de contrôle sont bouclés.

Il y a également des câbles à 5 fils ce sont des compromis entre les câbles croisés 3 et 7 fils, alors les signaux de contrôle DCD,DTE et DSR sont bouclés.

Puis des câbles à 7 fils ce sont les câbles croisés les plus complet

Tous ces câbles sont des cordons réversible.

Utilisation

Vous pouvez voir au-dessus du port sur la photo ci-contre, le symbole pour les liaisons séries, représenté par les bits 0, 1 puis 0.

Placé à l'arrière de l'ordinateur, il était souvent occupé par une souris ou un modem de type RTC, il pouvait aussi être utilisé pour le transfert des clichés numériques depuis l'appareil photo vers le disque dur du PC.

Bien que ce port de communication ait tendance à être remplacé par l'USB sur les PC, il reste encore très utilisé dans l'industrie, notamment grâce à sa robustesse et à sa simplicité. Ainsi, ce port est toujours d'actualité, en particulier dans les systèmes automatisés : le transfert de Grafcets ou bien de lignes de programme pour machines-outils à commande numérique s'effectuent toujours par liaison RS-232.

Protocole

Pour établir une communication effective via RS-232, il est nécessaire de définir le protocole utilisé : notamment, le débit de la transmission, le codage utilisé, le découpage en trame, etc. La norme RS-232 laisse ces points libres, mais en pratique on utilise souvent des UART (c'est un éméteur-récepteur asynchrome universel) qui découpent le flux en trames d'un caractère ainsi constituées :

=> 1 bit de départ ;

=>7 à 8 bit de données ;

=>1 bit de parité optionnel ;

=>1 ou plusieurs bits d'arrêt.

Le bit de départ a un niveau logique "0" tandis que le bit d'arrêt est de niveau logique "1". Le bit de donnée de poids faible est envoyé en premier suivi des autres.

Application: pour générer un signal électrique alternatif carré (rapport cyclique 1:1) sur le port série, imprimer une suite consécutive de U (01010101) ce qui donne dans le temps 0(départ)10101010(U, du lsb:Bit de poids faible au msb:Bit de poids fort)1(arrêt) donc 0101010101 (010101010101010101010101010101 = UUU) avec 8 bits de donnée, 1 bit départ, 1 bit arrêt et 0 bit de parité. Les niveaux électriques sont inversés.

La spécification RS-232 prescrit des débits inférieurs à 20 000 bit/s. Cependant, les débits utilisés en pratique varient entre 75 bit/s et 115 200 bit/s.

Limites

Longueur maximum de câble RS232.

Débit (bit/s)	Longueur (pieds)	Longueur (m)
2400	200	60
4800	100	30
9600	100	15
19 200	25	7.6
38 400	12	3.7
56 000	8.6	2.6
