Qu'est-ce que PIC ?

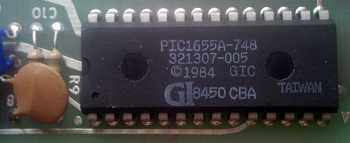

Les microcontrôleurs PIC (ou PICmicro dans la terminologie du fabricant) forment une famille de microcontrôleurs de la société Microchip. Ces microcontrôleurs sont dérivés du PIC1650 développé à l'origine par la division microélectronique de General Instrument. Le nom PIC n'est pas officiellement un acronyme, bien que la traduction en « Peripheral Interface Controller » (« contrôleur d'interface périphérique ») soit généralement admise. Cependant, à l'époque du développement du PIC1650 par General Instrument, PIC était un acronyme de « Programmable Intelligent Computer » ou « Programmable Integrated Circuit ». Un microcontrôleur PIC est une unité de traitement et d’exécution de l'information à laquelle on a ajouté des périphériques internes permettant de réaliser des montages sans nécessiter l’ajout de composants annexes. Un microcontrôleur PIC peut donc fonctionner de façon autonome après programmation.

Les PIC se conforment à l'architecture Harvard : ils possèdent une mémoire de programme et une mémoire de données séparées. La plupart des instructions occupent un mot de la mémoire de programme. La taille de ces mots dépend du modèle de PIC, tandis que la mémoire de données est organisée en octets. Les PIC sont des processeurs dits RISC, c'est-à-dire processeur à jeu d’instruction réduit. Plus on réduit le nombre d’instructions, plus facile et plus rapide en est le décodage, et plus vite le composant fonctionne. Cependant, il faut plus d'instructions pour réaliser une opération complexe.

Programmation

Les PIC disposent de plusieurs technologies de mémoire de programme : flash, ROM, EPROM, EEPROM, UVPROM. Certains PIC18 permettent l'accès externe à la FLASH et à la RAM.

La programmation du PIC peut se faire de différentes façons :

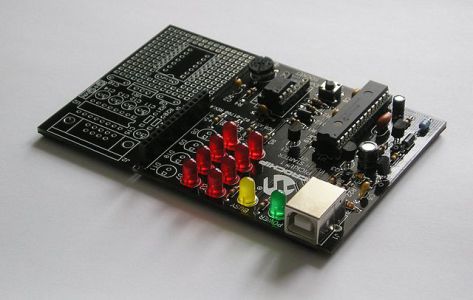

• par programmation in-situ en utilisant l'interface de programmation / debug universel ICSP de Microchip. Il suffit alors d'ajouter simplement un connecteur ICSP au microcontrôleur sur la carte fille pour permettre sa programmation une fois soudé ou sur son support (sans avoir besoin de le retirer). Il existe pour cela plusieurs solutions libres (logiciel + interface à faire soi-même) ou commerciales (par exemple : PICkit 3, ICD3 et Real-Ice de Microchip).

• par l'intermédiaire d'un programmateur dédié (par exemple : PM3, PICSTART pour la production de la société Microchip)
