Guide d'utilisation Zelio + Magelis par l'exemple (Station de relevage)



Sommaire


4) Création de la table de dialogue Zelio-Magelis sur Vijeo Designer Lite


Pour communiquer entre le Zelio et le Magelis, il faut respecter plusieurs conditions indispensables :

* Avoir un Zelio SR2 ou SR3 en 24V= et dont la prise pour le câble de raccordement PC est libre (pas de modem, ni modbus...)

* A compter de la version V1.3, le logiciel Vijeo Designer Lite intègre le protocole de communication avec les Zelio.

* Ce protocole de communication est exploitable uniquement sur les afficheurs dotés d'une liaison imprimante (XBTN401, XBTR411, XBTRT511)

* Avoir le nouveau câble de communication pour Zelio Logic SR2CBL08. (Ne pas oublier les autres câbles permettant la programmation du Zelio ET de l'IHM.)



a) Ouvrir un nouveau fichier sur Vijeo, donner un nom,

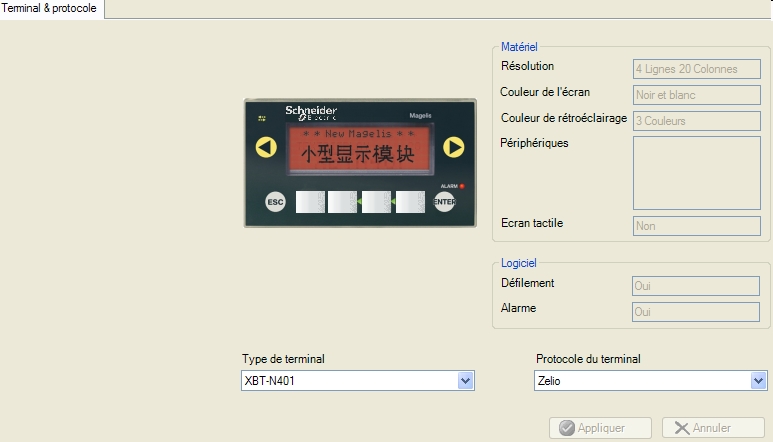

la première chose à faire est de sélectionner le type de terminal et le bon protocole

(tout sera effacé et le protocole risque de ne plus apparaître si on modifie ces paramètres par la suite).

A la page suivante, on pourra sélectionner le type de touches.

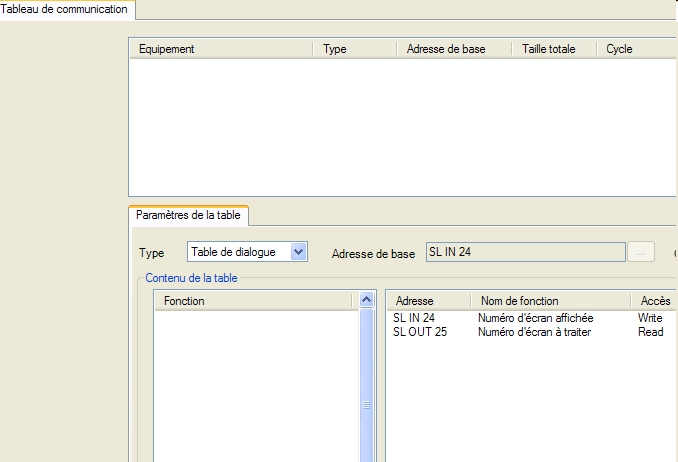

b) Sélectionner la table de communication de l'équipement :

Ici, nous avons uniquement sélectionné les numéros de pages d'écran affichés ou à afficher...

D'autres options sont possibles, mais aucune est nécessaire dans notre petit exemple.


c) A partir de l'étude (cahier des charges), du programme déjà réalisé et de la table ci-dessus, nous pouvons créer notre table de dialogue.

La table de dialogue est le seul moyen de faire communiquer nos 2 équipements, cela se traduira par des mots qui passent de l'un à l'autre (sans arrêt en mode run du Zelio)...

Chaque équipement soit écrira, soit lira (ou les 2 pour certains) ces mots.

Nous retrouvons les 2 mots (24 et 25) définis précédemment, les autres mots devront être empilé :

- pour les mots d'entrée Zelio (IN) en décomptant à partir du mot 24

- pour les mots de sortie Zelio (OUT) en comptant à partir du mot 25

Mot

Rôle

Sens


SL 23 IN

Contient le mode de marche et les forçages

XBT->ZEL

SL 24 IN

Numéro de la page affichée sur l'IHM

XBT->ZEL

SL 25 OUT

Numéro de la page à afficher sur l'IHM

ZEL->XBT

SL26 OUT

Indique quelle est la pompe qui fonctionne

ZEL->XBT

SL27 OUT

Valeur du compteur pompe 1 (en heure)

ZEL->XBT

SL28 OUT

Valeur du compteur horaire pompe 1 (en min)

ZEL->XBT

SL29 OUT

Valeur du compteur pompe 2 (en heure)

ZEL->XBT

SL30 OUT

Valeur du compteur horaire pompe 2 (en min)

ZEL->XBT
