Les pages Magelis

Guide d'utilisation Zelio + Magelis par l'exemple (Station de relevage)

Sommaire

5) Programmation des pages Magelis

Il ne reste plus qu'à programmer les pages (panneaux d'application),

En voici des exemples :

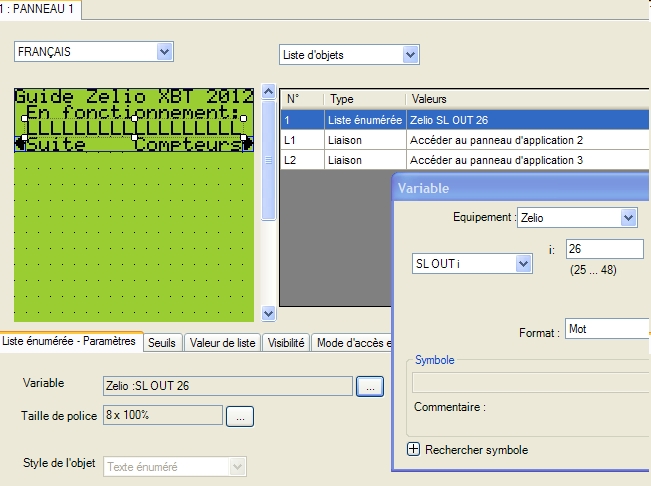

Liste énumérée, la valeur contenue dans le mot SL 26 OUT indiquera la pompe en fonctionnement (à la place des L).

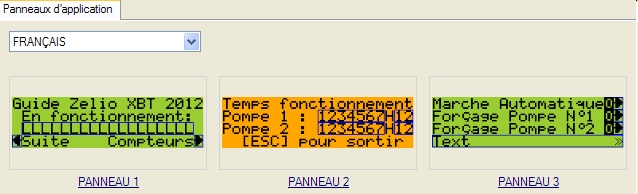

Texte alphanumérique, la valeur contenue dans le mot SL 28 OUT indiquera le temps de fonctionnement de la pompe 1 (à la place du 12 encadré).

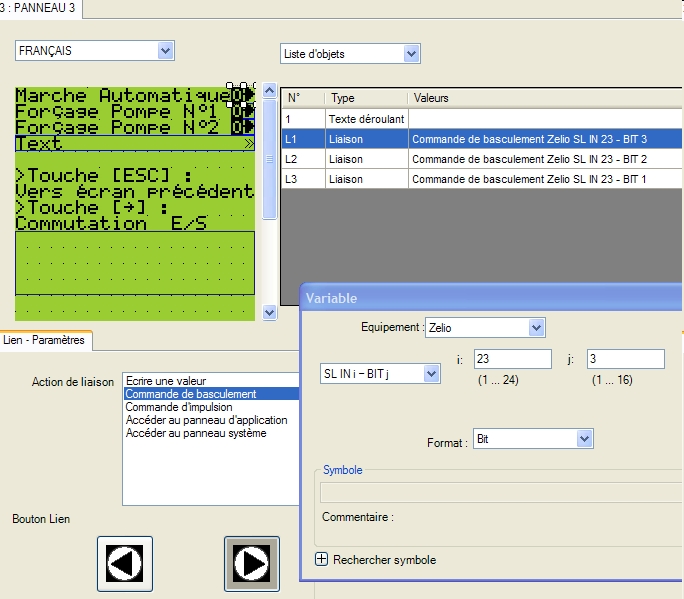

Liaison, l'appui sur la flèche droite changera l'état (basculement) du bit 3 du mot SL 23 IN (la valeur 0 ou 1 du bit remplacera le 0 encadré).
