L'interface MAX 232:
Pour rendre compatible une ligne RS 232 avec une carte de ce type il existe un composant simple d'utilisation: le MAX 232. Le MAX 232 comprend 5 condensateurs, mais il existe une version de cette puce, le MAX 233, où les capacités et les condensateurs sontintégrés directement. Le MAX 232 est une interface qui permet de convertir les signaux TTL provenant des deux broches (RxD et TxD) soit: les signaux bas (0V) et haut (5V), en signaux bas (-12V) et haut (+12V).

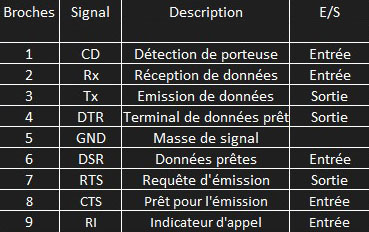

Il existe plusieurs composants qui permettent ceci, comme le MAX 3232. Cette interface permet de transférer des signaux logiques sur une distance pouvant atteindre les 100 mètres. La connexion avec le port série se fait via la broche Rx (réception) Tx (émission) et RTS qui donne la possibilité d'émission. Les broches 6, 1 et 4 seront reliées ensembles, Ne pas oublier de brancher la masse (broche 5) avec la masse du circuit. Les broches 7 et 9 ne sont pas nécessairement utilisées
On utilise les termes RxD ainsi que TxD pour les broches dans un appareillage contenant 3 fils. Les termes RTS et CTS sont utilisés dans un appreilllage étant composé de 5 fils.
