Faire clignoter une LED

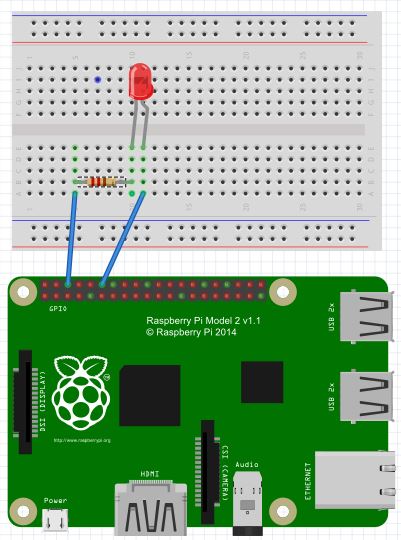

1. Nous allons relier la LED au GPIO 18 du raspberry
2. Puis une résistance de 100 Ohms en série au 0V

3. Nous allons nous connecter au Raspberry en SSH
4. Nous allons créer un fichier " led.py "
5. On colle le code suivant:

import RPi.GPIO as GPIO # bibliothèque pour utiliser les GPIO
import time # bibliothèque pour gestion du temps
GPIO.setmode(GPIO.BCM) # mode de numérotation des pins
GPIO.setup(25,GPIO.OUT) # la pin 18 réglée en sortie (output)
while True: # boucle répétée jusqu'à l'interruption du programme
GPIO.output(18,GPIO.HIGH) # sortie au niveau logique haut (3.3 V)
time.sleep(1) # on ne change rien pendant 1 seconde
GPIO.output(18,GPIO.LOW) # sortie au niveau logique bas (0 V)
time.sleep(1) # on ne change rien pendant 1 seconde

6. CTRL+X pour sauvegarder

7. Pour tester:

   sudo python led.py

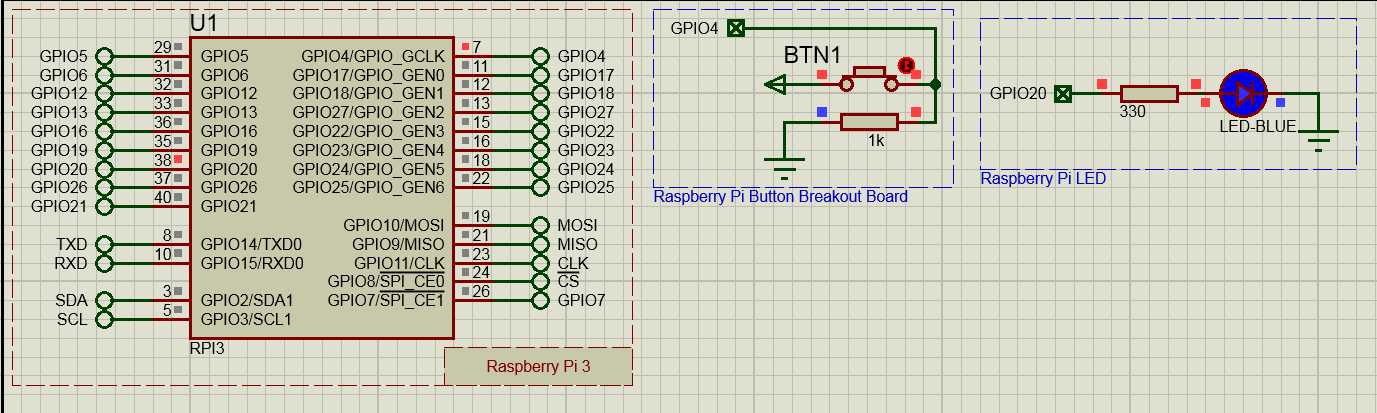

Exemple de raspberry et d'une led sous proteus 8.8 (interrupteur ouvert)

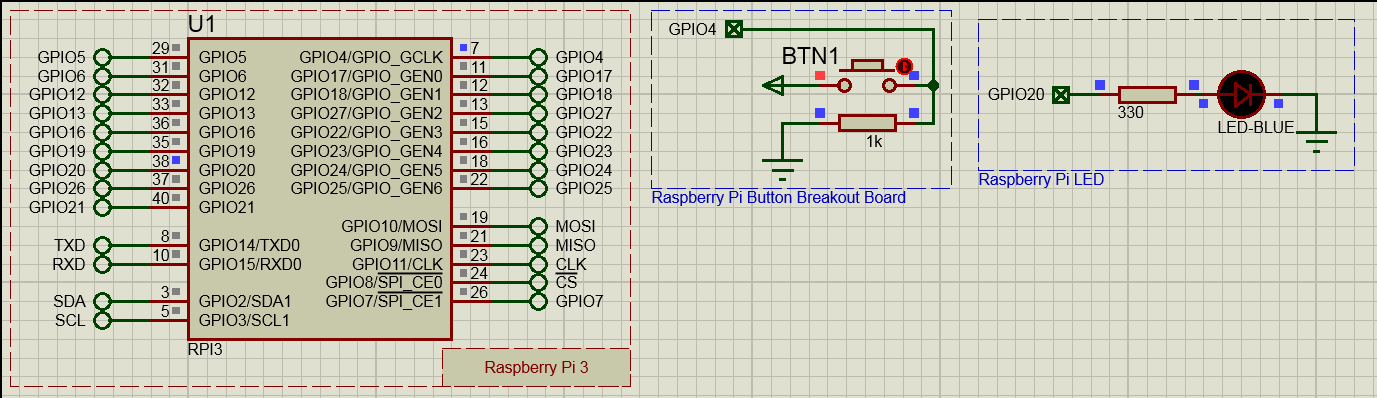

Exemple de raspberry et d'une led sous proteus 8.8 (interrupteur fermé)
