Utilisation


Le bus RS 232 est tres souvent utilise sur les ordinateurs pour connecter une souris ou un modem par exemple.
Mais l'USB commnce a prendre sa place, il reste encore tres utilise dans l'industrie grace a sa robustesse et à sa simplicité
il reste donc d'actualité, en particulier dans les systémes automatisé.



Si il n'y a pas de port RS232 il exsiste des adaptateurs USB/port série

Spécification


Le RS-232 permet trois communications differentes : série, asynchrone, duplex entre deux equipement


Portée du standard:

En règle générale une jonction numérique entre un équipement terminal de traitement de données (ETTD, en anglais DTE)
et un equipement terminal de circuit de données (ETCD, en anglais DCE), située au niveau 1 dumodele OSI,
se définit par trois paramètres : les circuits, les niveaux électriques et le brochage.
Ce sont ces trois éléments qui sont couverts par le standard RS-232.


Le RS-232 spécifie la fonction de chaque circuit de jonction. Cela correspond à la norme UIT-T V.24,
dans laquelle ces circuits sont numérotés dans la série 100 (102 retour commun, 103 émission de données, 104, etc.).
Les caractéristiques électriques de la liaison: niveaux de tension, débits possibles, etc. Cela correspond à la norme UIT-T V.28.


Les caractéristiques mécaniques pour les connecteurs et l'identification des contacts.
Dans le cas d'un connecteur DB-25, cela correspond à la norme ISO 2110.


Par contre le standard ne définit pas:


  • Le codage des caractere (ASCII,par exemple)

  • La façon dont les caractere sont repartis en trames

  • Les protocoles de detection de'erreur ou les algorithmes de compression de données

  • Débit de transmission limité a 20 000 bauds

  • La fourniture de courant électrique à des périphériques


    • Mécanique

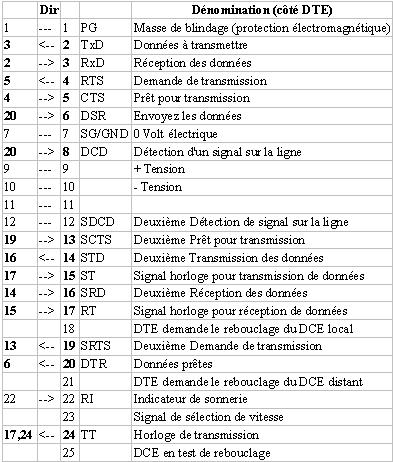

    Le standard spécifie initialement l'utilisation de connecteur DB-25 mâle du côté DTE et
    DB-25 femelle du côté DCE (modem) les connecteur DB-9 ont rapidement remplacé les DB-25,
    pour des raisons de taille de connecteur et d'économie de câblage entre un DTE et un DC
    ; le cablage est droit ,les broche sont connectées une a une de part et d'autre .
    Un tel cable est muni de connecteurs de genre différent (mâle et femelle). Ces cable peuvent etre connecté en serie (comme des "rallonges")
    dans une configuration ou deux DTE sont directement connectes (cest a dir en l'absence de modem), un câble de liaison croisé dit "null modem"


    Null Modem:


    Pour transmettre des informations entre deux ordinateurs se trouvant dans la même pièce, il suffit de déconnecter les deux modems
    et de placer entre les deux ordinateurs un boîtier muni de deux connecteurs DB-25 ou DB-9; ce boîtier, dont la fonction est de remplacer les deux modems
    est appelé modem nul (Null Modem). À l’intérieur du boîtier, les broches des deux connecteurs sont reliées de la façon suivante


  • la broche émission A est raccordée à la broche réception B

  • la broche émission B est raccordée à la broche réception A

  • les broches CTS et RTS sont court-circuitées de chaque côté

  • DTR A va vers DSR B

  • DTR B va vers DSR A

  • la masse signal A va vers la masse signal B

  • parfois RTS A va aussi vers CD B et RTS B vers CD A

  • parfois, DTR A va aussi vers RI B et DTR B vers RI A

    • Il est muni de connecteur femelle à chaque extrémité, et possède un câblage spécifique,
    qui n'était pas prévu par la norme. Schéma usuel de raccordement d'un câble «Null Mode» à 25 broches (symétrique)
    en gras les signaux croisés
