Nous allons commencer par un petit programme sur FlowCode qui consiste a écrire "Lazare Carnot" sur un écran LCDisplay (liquid crystal display)
Si vous n'avez pas encore FlowCode vous pouvez le telecharger via l'onglet du menu.
Pour commencer nous allons

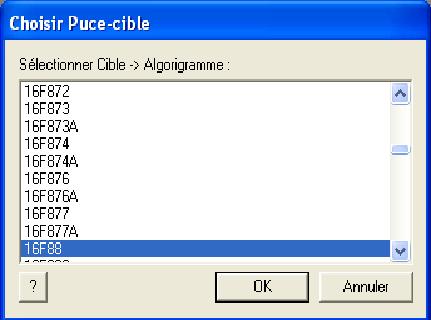

choisir un micro-contrôleur l'afficheur est un 16F88
Ensuite cliquez sur Outputs puis LCDisplay (liquid crystal display)
Pour commencer nous allons initialiser l'afficheur LCDisplay (liquid crystal display) ,
ensuite entre chaque routine composant vous devez mettre des commentaires au cas ou il y aurait un problème dans le programme.
La démarche que vous allez suivre vous permettra de débuter dans FlowCode et de comprendre son fonctionnement.
Nous allons dans un premier temps placer une routine composant dans l'algorithme puis l'initialiser en faisant
un clic droit sur la routine composant → propriété → init.
Prendre l’icône commentaire :
pour ajouter un commentaire : clic droit → propriété.
se qui permet de comprendre se que fait la routine composant
Pour effacer l'ecran LCDisplay (liquid crystal display) placer une routine composant dans l'algorithme puis
faire un clic droit sur le routine composant → propriété → Effacer
Prendre l’icône commentaire :
Pour écrire un commentaire : clic droit → propriété.
Puis placer une routine composant puis faire un clic droit sur le routine composant → propriété → Écrire caractère.
Écriture des caractères : table ASCII ou écrire "Carnot Arras"
voir tableau du code ASCII
Disponible ici tout fait :)!
