Présentation de FlowCode
Environnement de FlowCode

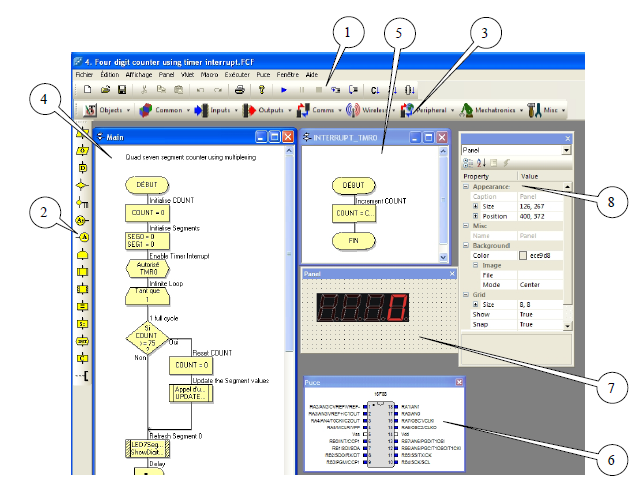

L’environnement FlowCode consiste en un espace de travail
essentiellement graphique, dans laquelle s’affichent :
- Trois barres d’outils : la barre d'outils de menus (1)
, les barres d'icônes de commandes (2) et des composants (3).
- L’algorigramme ou ordinogramme (4)
qui se décompose en plusieurs fenêtres s'il comporte des sous-programmes (5).
- Des fenêtres spécifiques pour montrer l’état du micro-contrôleur (6),
les composants attachés (regroupés dans un panneau de simulation) (7)
et leurs propriétés (8), l'état des variables en mode simulation.
Description des icônes
Entrée :
Sortie :
Pause :
Décision :
Multi-décision :
Aller Point jonction / Définir point jonction :
Boucle :
Macro :
Routine composant :
Calcul :
Manipulation caractère :
Interruption :
Code C :
Commentaire :
Entrée :
et place le résultat dans la variable fournie.
Sortie :
spécifiés. La sortie est reçue par le port en format binaire.
Pause :
Il est particulièrement utile de freiner la vitesse d'exécution du programme pour
l'adapter à une interaction humaine
Décision :
Des icônes peuvent être placées dans l'une ou l'autre branche de sortie de l'icône décision.
Multi-décision :
ils peuvent en avoir jusqu'à onze. Ils sont particulièrement utiles pour créer un programme
sur mesure de façon à le faire réagir de différentes manières en fonction d'une variable d'entrée.
Aller Point jonction / Définir point jonction :
Quand l'organigramme atteint le point de jonction,
il saute au point de jonction correspondant et continue ensuite l'exécution à partir de ce point.
Boucle :
Macro :
Les macros permettent de diviser les tâches complexes
en blocs de code élémentaires que l'on peut importer et exporter.
Routine composant :
les macros (de logiciel) et les routines Composant (de matériel).
Les routines composant sont des macros prédéfinies qui accompagnent les composants.
Par exemple, les macros LCD permettent d'afficher des caractères alphanumériques sur l'écran LCD.
Une routine composant fonctionne uniquement avec un composant déterminé.
Calcul :
Elle peut être utilisée pour vérifier des entrées ou créer des sorties.
Manipulation caractère :
de caractères permet à l'utilisateur de créer et d'éditer des chaînes,
de la même manière que le pictogramme de calcul
admet les manipulations de variables numériques.
Interruption :
stimulus externe ou l'intervention d'une horloge.
Code C :
des micro-contrôleurs de concevoir un projet avec une connaissance limitée des langages de haut niveau.
Cependant, il est possible d'enfouir du code écrit dans d'autres langages dans des programmes FlowCode.
Des programmes écrits en C et en Assembleur peuvent être enfouis avec FlowCode grâce à l'icône Code.
Ceci signifie qu'il est possible de prendre des programmes complexes (vous en trouverez beaucoup sur Internet) écrits en C ou en assembleur et les enfouir dans vos projets.
Commentaire :
