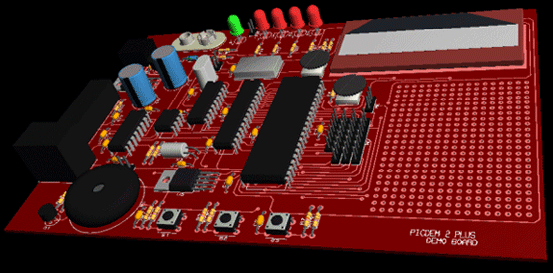

Le logiciel ARES est un outil d'édition et de routage qui complète parfaitement ISIS. Un schéma électrique réalisé sur ISIS peut alors être importé facilement sur ARES pour réaliser le PCB ("Printed Circuit Board" qui veut dire "circuit imprimé") de la carte électronique. Bien que l'édition d'un circuit imprimé soit plus efficace lorsqu'elle est réalisée manuellement, ce logiciel permet de placer automatiquement les composants et de réaliser le routage automatiquement ainsi qu' une visualisation en 3D avant même sa création.

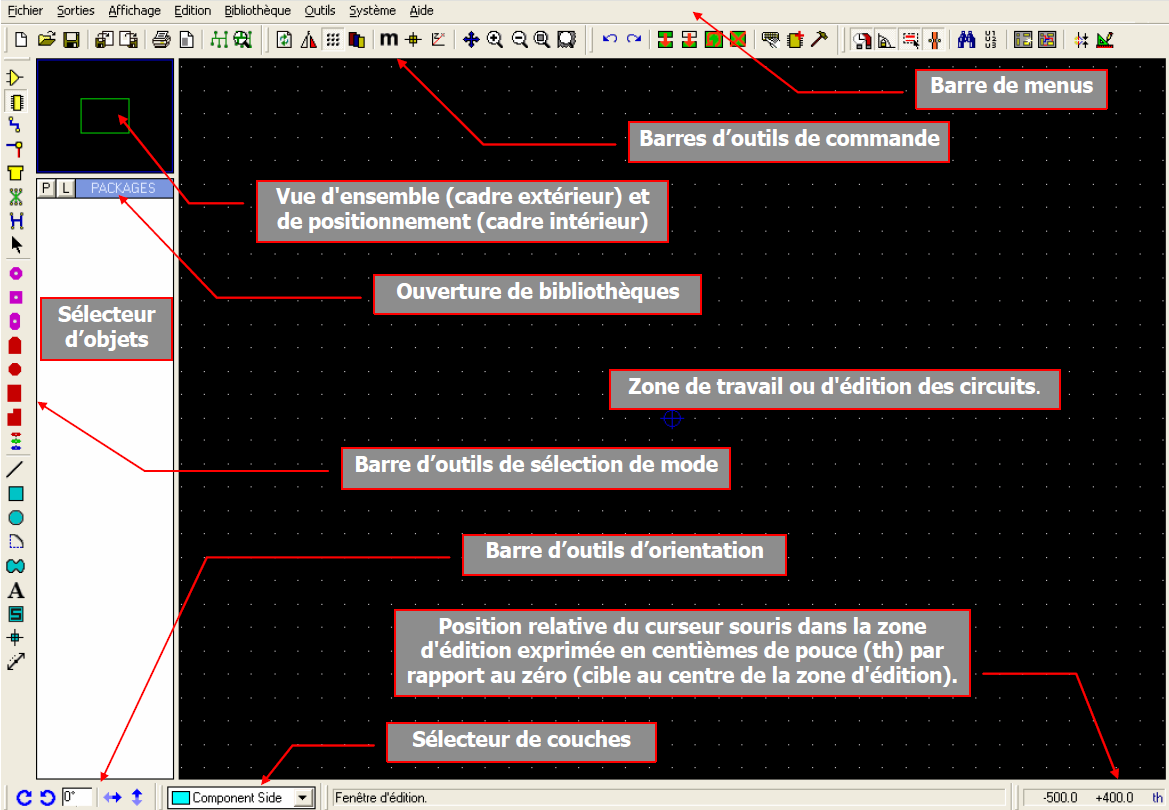

I) PRÉSENTATION DE L'INTERFACE:

II) LES OUTILS DU LOGICIEL :

	outil de sélection		composant
	Boîtier ou "Packages"		pistes
	Traversées		Zone
	Chevelu		Connectivité
	Circulaires		Carrés
	DIL		Connecteurs
	CMS Circulaire		CMS Rectangulaire
	CMS Polygonale		Empilement
	Ligne		Rectangles
	Arc graphiques 2D		Chemin fermé graphiques 2D
	Cercles		Texte
	Symbole		Marqueur d'origine
	Dimension

Outil de sélection : Cet outil sert à sélectionner un ensemble ou un objet de la plaquette. Suite à cette sélection, l'objet (ou la sélection) peut ensuite être déplacer, pivoter voir même supprimer.

Outil composant : Il permet d'afficher la liste des composants au préalable choisi.

Boîtier ou "Packages" : On utilise cet outil placer des boitiers.

Pistes : L'outil Pistes sert à joindre les boîtiers entre eux.

Traversées : On utilise cet outil pour liées les différentes face d'un circuit imprimé.

Zone : Le mode Zone sert à définir la zone sur laquelle on va travailler.

Chevelu : Les modes chevelu sont utilisés pour relié les differents "pin" entre eux..

Connectivité : c'est un autre moyen de relié les composant entre eux..

Circulaires : ce mode permet de deposer une pastille percée sur la feuille de travail. On peut choisir dans la bibliothéque, de quelle taille celle-ci sera.

Carrés : ce type de pastille est le même que celle decrite précedemment sauf que celle ci dispose d'une forme carrée. On peut aussi choisir sa taille.

DIL : cette pastille à une forme octogonale. Elle occupe la même fonction que les pastille carrée et circulaire.

Connecteurs : Cet outil permet de connecter les différents composants externes entre eux.

CMS Circulaire : ce mode permet de poser une pastille non percée.

CMS Rectangulaire : Grâce a cet outil, on peut deposer une pastille non percée recatangulaire. Dans la bibliothéque on peut choisir de quel dimension sera celle-ci. On peut aussi definir le couleur que cette pastille aura.

CMS Polygonale : Cet outil permet de créer une pastille de forme voulu.

Empilement : ce mode nous permet de crée et d'empiller plusieurs pastille. Lors de la creation de cette nouvelle pastille, on peut choisir de quel type sera celle-ci, de quel couleur, de quelle taille...

Ligne : Cet outil permet de créer des ligne tout en définissant leur taille ou encore leur couleurs.

Rectangles graphiques 2D : Il permet de crée des rectangles, modifier leurs tailles, leurs couleurs ou encore leurs épaisseurs.

Arc graphiques: L'outil présent sert à crée des arcs de cercles, à modifier leurs tailles ou leurs couleurs à volonté.

Chemin fermé graphiques : cet outil sert à crée une forme quelconque en partant d'un point et en revenant à celui-ci.

Cercles : Cet outil a pour but de crée des cercles, de modifier leurs tailles, leurs couleurs ou encore leurs épaisseurs.

Texte : On utilise cet outil pour écrire un texte après la sélection de l'emplacement.

Symbole : Cet outil a pour but de créer et d’insérer un symbole sur la feuille de travail.

Marqueur d'origine : Cet outil permet de marquer un point précis de le feuille.

Dimension : cet outil a pour but de dimensionner une piéce ou un boitier de la feuile. Il se modélise part une fléche a double sens
